液位变送器工作原理详细介绍

文章出处:华仁仪表 发表时间:2019-03-03 11:35

液位变送器是对压力变送器技术的延伸和发展,根据不同比重的液体在不同高度所产生压力成线性关系的原理,实现对水、油及糊状物的体积、液高、重量的准确测量和传送。

液位变送器是测什么的_液位变送器工作原理



液位变送器工作原理是当被测介质的两种压力通入高、低两压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。

(浮球)液位变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节,转换成与压力成正比的信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同,所不同的是低压室压力是大气压或真空。

A/D转换器将解调器的电流转换成数字信号,其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外,它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方,传感器微调等运算,以及诊断和数字通信。

本微处理器中有16字节程序的RAM,并有三个16位计数器,其中之一执行A/D转换。

D/A转换器把微处理器来的并经校正过的数字信号微调数据,这些数据可用变送器软件修改。数据贮存在EEPROM内,即使断电也保存完整。

数字通信线路为变送器提供一个与外部设备(如205型智能通信器或采用HART协议的控制系统)的连接接口。此线路检测叠加在4-20mA信号的数字信号,并通过回路传送所需信息。通信的类型为移频键控FSK技术并依据BeII202标准。

液位变送器是测什么的_液位变送器工作原理

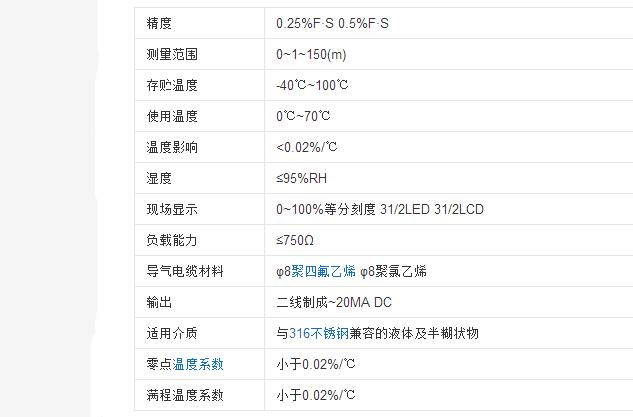

液位变送器技术指标

液位变送器是测什么的_液位变送器工作原理

液位变送器的特点与选用

由于液位变送器的种类较多,而每种液位变送器在不同的场合使用都有讲究,我们的设计部门与使用部门在日常选用时应该了解各种液位变送器的产品特点而有针对的选择。

1、单法兰液位变送器

单法兰液位变送器有平法兰与带插入筒法兰液位变送器,都是利用被测量介质的自身重力作用来测量液位的高度的。单法兰液位变送器适用于粘度较大、易结晶的介质,一般用于敞口容器或者设备的安装。

2、双法兰液位变送器

双法兰液位变送器是一种差压式变送器,为避免被测介质直接与变送器的隔离膜片接触提供了一种可靠的测量方法。主要特点是需要将高温介质与变送器隔离、测量介质对变送器敏感原件有腐蚀作用、悬浮液体或高粘度介质、被测介质由于环境或流程温度变化而固化或结晶、更换被测介质需要严格净化测量头等。双法兰液位变送器主要应用于密封压力容器液位的测量。

3、投入式液位变送器

投入式液位变送器有杆式与揽式,其原理是基于所测液体静压与该液体高度成正比的原理,采用扩散硅或陶瓷敏感元件的压阻效应,将静压转成电信号。经过温度补偿和线性校正,转换成4-20mADC标准电流信号输出。由于此变送器安装方便、简单,适应性强等特点,从水、油到粘度较大的糊状都可以进行高精度测量,不受被测介质起泡、沉积等影响,一般用于敞口容器或者设备的安装。

4、射频电容液位变送器

射频电容液位变送器原理是当探级与导电液体构成一电容器,其中探级线的金属内芯为电容的一极,导电液体为电容的另一极,中间为高稳定性的聚四氟乙烯,即探级线的绝缘外层作为两极之间的介质,随着液位的变化,液体包围探级线的面积随之改变,使构成电容器两极的相对面积改变,当液位上升时,电容量就会增加,射频电路将这一变化转换为模拟信号输出。射频电容液位变送器对测量高温压力容器与测量常温常压一样简单,且测量值不受被测液体的温度、比重及容器的形状、压力影响。主要用于酸碱类,氯化物,有机溶剂,液态CO2,氨水,PVC粉料,灰料,油水界面,中药等液体位测量。
