一.CMLP2020DWK 通用型智能温度变送器性能简介:
输入单路或双路热电偶、热电阻信号,变送输出隔离的单路或双路线性的电流或电压信号,并提高输入、输出、电源之间的电气隔离性能。

二.技术特点:
本产品采用了先进的数字化技术,具备了传统模拟仪表所不具备的多项先进性能,在对高、低频干扰信号的抑制方面均有着优异表现,即使在大功率变频控制系统中依然能够可靠应用,同时,数字化技术的应用彻底克服了传统温度变送器线性差的缺点,内部采用数字化调校、无零点及满度电位器、自动动态校准零点、温度漂移自动补偿等诸多先进技术,并符合IEC61000-4-4:1995中所规定的第四类(恶劣工业现场)环境对产品的抗电磁干扰要求,这一系列技术的应用使产品的稳定性和可靠性得到科学的保证。

三.产品适用性:
可以在单元组合仪表及DCS、PLC等系统配套使用,在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。


四.通用型智能温度变送器技术参数:
系统传输准确度:±0.2%×F•S(可订制±0.1%)

温度漂移:35ppm/℃

冷端温度补偿准确度:±1℃(预热时间30分钟)

测量热电阻允许的引线电阻:≤15Ω

输出允许外接的负载阻抗:
4-20mA输出时0~300Ω;0-10mA输出时0~600Ω,
0(1)-5V:≥500KΩ; 0-10V:≥1MΩ
需要更大的负载能力请在订货时说明。



通用型智能温度变送器供电电源:
AC 95~265V
DC 20~32V

输入功率:
0.9~1.8W(与型号有关,详见产品手册附录中关于输入功率的计算方法)

输入信号断线时的输出状态:
输出状态有跟随方式、报警方式两种状态可设置。


五.温度变送器选型:

型      号

说    明

CMLP2020DWK

×

×

×

×

×

通用型温度变送器

输入通道











缺省为单输入通道

D









双输入通道

第一路输出

1







4-20mA

2







1-5V

3







0-10mA

4







0-5V

5







0-10V

6







0-20mA

第二路输出







缺省为无第二输出

1





4-20mA

2





1-5V

3





0-10mA

4





0-5V

5





0-10V

6





0-20mA

通讯、报警功能





缺省为无通讯功能

T1



RS 485通讯

T2



RS 232通讯

A1



报警继电器输出(仅单输出)

A2



报警继电器输出(双输出)

供电方式



缺省为交流220V

D

直流24V




选型说明:
1.输入信号类型
热电偶:K、E、S、B、J、R、N、T
热电阻:Pt100、Cu100、Cu50、BA1、BA2
其它输入、输出类型另行特殊订制;
2.单通道产品最多可以有两路输出,双通道产品每通道只能对应一路输出。
3.双通道产品输入信号如需不同,请与本公司联系特殊订货;
4.含通讯、报警产品仅单输入,并且最多只有一路模拟信号输出。


通用型智能温度变送器面板指示:
PWR:电源指示灯(绿色);
ALM:输入信号报警指示灯(红色);
正常工作状态时该指示灯不亮;
输入信号故障时闪烁;
输入信号超量程时长亮。

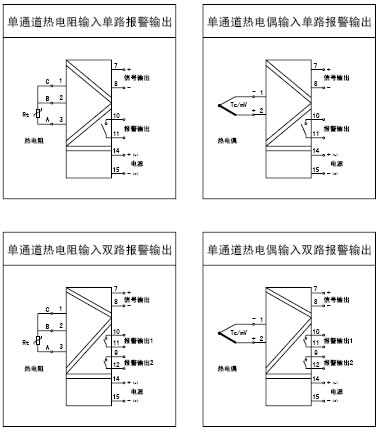

接 线 图:
单输入仪表接线图
宽×高×深(12.8×100×115mm)
温度变送器


温度变送器单输入仪表接线图
宽×高×深(18×100×115mm)
温度变送器

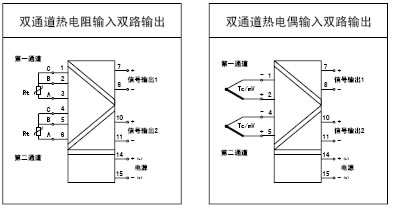

温度变送器双通道双输出仪表接线图
宽×高×深(18×100×18mm)
温度变送器


通用型智能温度变送器说明:
1.仪表供电形式有直流和交流,请注意区分!220V供电
产品的电源线接入图中电源端子L、N之间,L接相线,
N接零线。
2.如接地线可靠接地,可确保本产品符合IEC61000-4-4:1995中第三类工业现场环境对抗电磁干扰的要求,如不接地线则会降低该项指标,但仍然可保证符合第二类以下的工业现场环境的应用,这已适用于绝大部分的工业现场。

六.校   准:
本产品采用智能化数字化设计,可长期保证准确度在本手册规定范围之内。如需校准请选配本公司提供的专用手持式中文编程器进行操作。
