一.产品概述
  HR-3351/1151DP电容式差压变送器
  3351系列智能电容式变送器(以下简称智能变送器)是以微处理器为核心的压力仪表,它在传统的1151电容式变送器的结构上增加了通讯和其它。用268、275通讯器或采用HART协议的其它主机可在控制室、变送器现场或在同一控制回路的任何地方同它进行双向通讯(读、写数据和诊断)。

二.主要特点
3351系列智能电容式变送器除了一般电容式变送器的固有特点外,还具有如下特点:
·智能电子部件仅由一块组成。
·量程比15:1或10:1。
·0-0.6-0-42000KPa。
·就地按?调整量程和零点。
·可更新现存的TY-1151(包括1151)各种模拟式变送器为智能仪表。
·符合HART协议,可用HART通讯器268、275与本智能表进行双向通讯而不中断输出信号。
·在采用HART协议的分散控制系统中同主机进行双向通讯。
·具有自诊断和远传诊断功能。
·带有EEPROM,不怕断电丢失数据。

三.工作原理
被测介质的两种压力通入高、低两压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节,转换成与压力成正比的信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同,所不同的是低压室压力是大气压或真空。转换器将解调器的电流转换成数字信号,其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外,它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方,,传感器微调等运算,以及诊断和数字通信。
本微处理器中有16字节程序的RAM,并有三个16位计数器,其中之一执行A /D转换。转换器把微处理器来的并经校正过的数字信号微调数据,这些数据可用变送器软件修改。数据贮存在EEPROM内,即使断电也保存完整。数字通信线路为变送器提供一个与外部设备(如275型智能通信器或采用HART协议的控制系统)的连接接口。此线路检测叠加在4-20mA信号的数字信号,并通过回路传送所需信息。通信的类型为移频?控FS技术并依据BeII202标准。
以差动电容为检测原理组成电容式变送器,输入压力分别为0~40KPa,
0~250KPa等。使用对象:液体、气体和蒸气。

四.产品选型
3 0-1~6KPa
4 0-6~40KPa
5 0-40~200KPa
6 0-0.16~1MPa
7 0-0.4~2.5MPa
8 0-1.6~10MPa
  代号 功能
E 普通模拟型(输出:4~20mA)
G 常规智能型(输出:4~20mA)
S 标准智能型(输出:4~20mA带HART总线协议)
  代号 结 构 材 料
法兰接头 排气/排液阀 隔离膜片 灌充液体
22 316不锈钢 316不锈钢 316不锈钢 硅 油
23 316不锈钢 316不锈钢 哈氏C-276
24 316不锈钢 316不锈钢 蒙乃尔
25 316不锈钢 316不锈钢
  代号 静压MPa
B 4
C 10
  代号 精度
Q1 0.2%FS
Q2 0.5%FS
  代号 电气连接头
L1 M20X1.5内螺纹
L2 1/2NPT内螺纹
  代号 附加选项
M1 0~100%线性指示表头
M3 数字显示表头
B1 2″管装弯支架
B2 墙装/板装弯支架
B3 2″管装平支架
D0 泄放阀在压力室中部
D1 侧面泄放阀在压力室上部
D2 侧面泄放阀在压力室下部
C0 1/2″锥管内螺纹接头
C1 1/2″引压接头及后部焊接引压管φ14(供货时含C0)
C2 丁字形螺纹接头M20X1.5
d 隔爆型EXd ⅡCT5
I 本安型EXiaⅡ CT6

三.工作原理
差压变送器(图1)


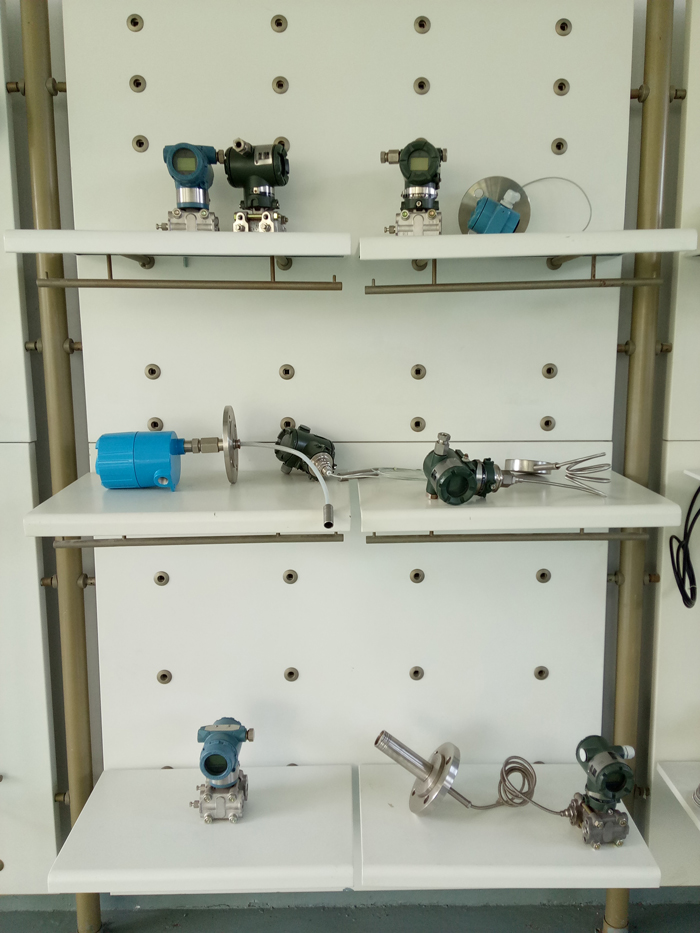

差压变送器(图2)

差压变送器(图3)

差压变送器(图4)

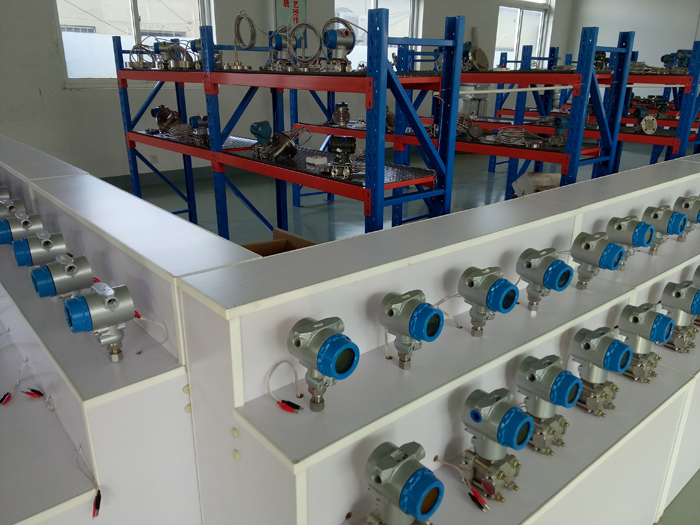

差压变送器(图5)

差压变送器(图6)

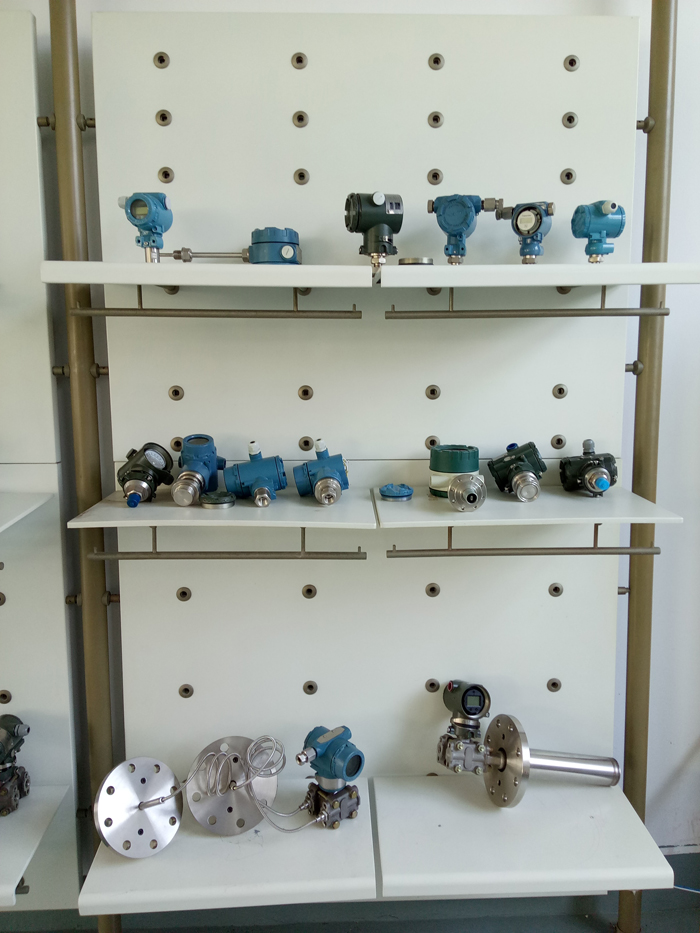

差压变送器(图7)
