智能涡街流量计

  • 咨询热线:0517-86852728
跟此产品相关的产品
  • 产品详情

  • 联系我们

产品介绍
一、涡街流量计概述 HR-LU 智能涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、 标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。 该仪表采用先进的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、 小信号数据紊乱等问题,并采用了独特的传感器封装技术和防护措施,保证了产品的可靠性。 产品有基本型和复合型两种型式,基本型测量单一流量信号;复合型可同时实现温度、压力、 流量的测量。每种型式都有整体、分体结构,以适应不同的安装环境。
二、 HR-LU  智能涡街流量计特点与用途 n 无可动部件,长期稳定,结构简单便于安装和维护 n 采用消扰电路和抗振动传感头,具有一定抗环境振动性能 n 采用超低功耗单片微机技术,1节3.2V10AH锂电池可使用5年以上 n 由软件对仪表系数非线性进行修正,提高测量精度 n 压力损失小,量程范围宽 n 采用EEPROM对累积流量进行掉电保护,保护时间大于10年  用途: 本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理, 油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
三、技术参数





公称通径(mm)

152540506580100125150200250300(2002000 插入式)

公称压力(MPa)

DN15-DN200 4.0(>4.0 协议供货)DN250-DN300 1.6(>1.6 协议供货)

介质温度()

压电式:-40260-40320;电容式: -40300, -40400-40450(协议订货)

本体材料

1Cr18Ni9Ti(其它材料协议供货)

允许振动加速度

压电式:0.2g 电容式:1.02.0g

精确度

±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS

范围度

16130

供电电压

传感器:+12V DC+24V DC;变送器:+12V DC +24V DC;电池供电型:3.6V 电池

输出信号

方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:420mA

压力损失系数

符合JB/T9249 标准Cd2.4

防爆标志

本安型:Exdia CT2-T5 隔爆型:ExdCT2-T5

防护等级

普通型IP65 潜水型IP68

环境条件

温度-20℃~55℃,相对湿度5%90%,大气压力86106kPa

适用介质

气体、液体、蒸汽

传输距离

三线制脉冲输出型:≤300m,两线制标准电流输出型(420mA):负载电阻≤750Ω

四、产品型号与标记







HR-LU

-□□

/□□

-□

-□

-□

涡街流量仪表

G

















传感器

检测

方式

B

E













压电式传感器

电容式传感器

连接

方式

1

2

3

4











法兰连接型

法兰卡装型

简易插入型

球阀插入型

测量

介质

2

3

4















公称

通径

01

02

03

04

05

06

08

10

12

15

20

25

30







15mm

20mm

32mm

40mm

50mm

65mm

80mm

100mm

125mm

150mm

200mm

250mm

300mm

使用

环境

P

B





不防爆

防爆型

信号

输出

1

2

3

4

5

6



脉冲输出

420mA 电流输出,液晶显示

RS-485 通讯

电池供电,不带温度、压力补偿

温压补偿一体,420mA 电流输出型

温压补偿一体,电池供电型

选型说明

例如: HR-LU满管型电容式涡街流量仪表,法兰卡装型连接,介质为蒸汽,仪表通径为DN50,普通420mA 电流信号输出

 五.产品参数

仪表型号

HR-LU-N HR-LU-A HR-LU-B HR-LU- C HR-LU- D1/D2
信号输出 脉冲 4-20mA 4-20mA 可选4-20mA或脉冲
供电电源 24VDC±15% 24VDC±15% 锂电池 24VDC±15% 24VDC±15%和锂电池
通讯接口 可选RS485 可选RS485
精度等级 液体:1.0级
气体:1.0级
蒸汽:1.5级
液体:1.0级
气体:1.0级
蒸汽:1.5级
液体:1.0级
气体:1.0级
蒸汽:1.5级
显示器
仪表材质 304SS 304SS 304SS
防爆等级 可选ExiaIICT5或ExdIIBT6 可选ExiaIICT5或ExdIIBT6 可选ExiaIICT5或ExdIIBT6
防护等级 IP65 IP65 IP65
整机功耗 <1W <1W <1W
仪表通经 DN15~DN300 DN15~DN300 DN15~DN300
安装方式 法兰夹持或一体化法兰连接 法兰夹持或一体化法兰连接 法兰夹持或一体化法兰连接
耐压等级 可选1.6MPa或2.5MPa 可选1.6MPa或2.5MPa 可选1.6MPa或2.5MPa
介质温度 -40℃~250℃、-40℃~350℃ -40℃~250℃、-40℃~350℃ -40℃~250℃、-40℃~350℃
环境温度 -20℃~60℃ -20℃~60℃ -20℃~60℃

六.测量范围与压力等级

仪表口径mm 液体测量范围m3/h 气体测量范围(m3/h)
DN15 0.3-6 2.2-30
DN20 0.6-12 4-50
DN25 1.2-16 8-55
DN32 1.6-30 18-130
DN40 2-40 27-200
DN50 3-60 35-350
DN65 5-100 60-600
DN80 6-130 86-1100
DN100 15-220 130-1300
DN125 20-340 240-2800
DN150 30-450 340-4000
DN200 45-800 560-8000
DN250 65-1250 890-11000
DN300 95-2000 1360-18000

七.如何正确选择安装点

     正确地选择安装点和正确安装传感器都是非常重要的环节,若在安装环节失误轻者影响测量精度,重者会影响传感器的使用寿命,甚至损坏传感器。考虑到安装与拆卸的方便,可在流量计后加装管道伸缩节;

   对直管段的要求
  ------------------------------------------------------------------------------------

   传感器对安装点的上下游直管段有一定要求,否则会影响测量精度。
    若传感器安装点的上游有>15°渐缩管,传感器上游应有不小于15D的等径直管段,下游应有不小于5D的等径直管段。
智能涡街流量计(图1)
    若传感器安装点的上游有>15°渐扩管,传感器上游应有不小于18D的等径直管段,下游应有不小于5D的等径直管段。 智能涡街流量计(图2)
    若传感器安装点的上游有90°弯并没有或T形接头,传感器上游应有不小于20D的等径直管段,下游应有不小于5D的等径直管段。 智能涡街流量计(图3)
    若传感器安装点的上游在同一平面上有二个90°弯头,传感器上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。 智能涡街流量计(图4)
    若传感器安装点的上游在不同平面上有二个90°弯头,传感器上游应有不小于40D的等径直管段,下游应有不小于5D的等径直管段。 智能涡街流量计(图5)
    流量调节阀或压力调节阀尽量安装在传感器的下游5D以远处,若必须安装在传感器的上游,传感器上游应有不小于50D的等径直管段,下游应有不小于5D的等径直管段。 智能涡街流量计(图6)

  八.特点注意:
    ·传感器安装点的上游较近处若装有阀门,不断地开关阀门,对传感器的使用寿命影响极大,非常容易对传感器造成永久性损坏。
    ·传感器昼避免在架空的非常长的管道上安装传感器,这样时间一长后,由于传感器的下垂非常容易造成传感器与法兰间的密封泄漏,若不得已要安装时,必须在传感器的上下游2D处分别设置管道紧固装置。


   对配管的要求
  ------------------------------------------------------------------------------------
      传感器对安装点的上下游直管段有一定要求,否则会影响测量精度。
    传感器安装点的上下游配管的内径应与传感器内径相同,其应满足下式的要求。

  0.98DN≤D≤1.05DN

式中: DN-----传感器通径
D------配管内径

      配管应与传感器同心,同轴念头应不大于0.05DN。
    传感器与法兰的密封垫不能凸入管道内,其内径可比传感器内径略大。

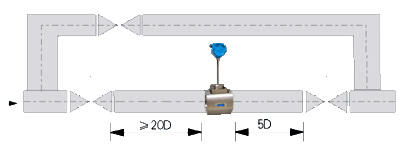

   对旁通管的要求
  ------------------------------------------------------------------------------------
      为方便检修传感器,最好为传感器安装旁通管。另外,在需清洗的管道上或所安装传感器的管道内的流体不能为检修传感器而停供的情况下,必须安装在旁通管,并且保证前后直管段
  智能涡街流量计(图7)

   对管道振动的要求
  ------------------------------------------------------------------------------------

    传感器尽量避免安装在振动较强的管道上,若不得已要安装时,必须采用减振措施,在传感器的上下游2D处分别设置管道紧固装置,并加防振垫。
    特别注意:在空压机出口处振动较强,不能安装传感器,应安装在储气罐之后。
智能涡街流量计(图8)



对外部环境的要求

  1.传感器避免安装在温度变化很大的场所和受到设备的热辐射,若必须安装时,须有隔热通风的措施。
2.传感器避免安装在含有腐蚀性气体的环境中,若必须安装时,须有通风措施。
3.传感器最好安装在室内,必须安装在室外时,须有防潮和防晒的措施,注意水是否会顺着电缆线流入放大
  器盒内。
4.安装传感器的周围须有充裕的空间,应有照明灯和电源插座,以便安装接线和定维护。
5.传感器的接线位置要远离电噪声,如大功率变压器、电机机和电源等。
6.传感器安装点附近不能有无线电收发机存在,否则高频噪声会干扰传感器的正常使用。



传感器在水平管道上的安装

在水平管道上安装是流量传感器最常用的安装方式。
测量气体流量时,若被测气体中含有少量的液体,传感器应安装在管线的较高处
智能涡街流量计(图9)
×
测量液体流量时,若被测液体中含有少量的气体,传感器应安装在管线的较低处。
智能涡街流量计(图10)
×
传感器在垂直管道的安装

测量气体流量时,传感器可以安装在垂直管道上,流向不限。若被测气体中含有少量的液体,气体流向应由下向上。

测量液体流量时,液体流向应由下向上,这样就不会将液体重量额外附加在探头上。
智能涡街流量计(图11)


  传感器在水平管道的侧装

  无论测量何种流体,传感器可以在水平管道上侧装。特别是测量过热蒸汽,饱和蒸汽和低温液体,若条件允许最好采用侧装,这样流体的温度对放大器的影响较小。

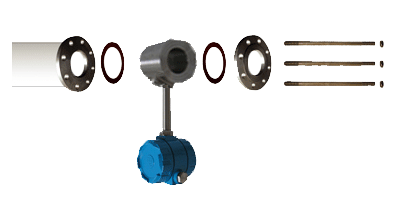

  传感器在水平管道的倒装

  一般情况下不推荐用此安装方法。此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽,适用于测量高温液体或需经常清洗管道的情况。

  智能涡街流量计(图12)

    本仪表采用法兰夹装式(又叫对夹式,夹持式),拧紧长螺栓用两片法兰夹住传感器,法兰凹部套传感器,法兰凸部套用户管,安装步骤如下:
1.先计算好安装尺寸;
2.将与要安装的管道放在锯床上锯开,并修好锯口;
3.将法兰套在管道上,固定好后先点焊,再整圈焊好,检查是否完好;
4.重复上一步,将另一边法兰焊好;
5.将焊好法兰的管道移到安装现场,把管道与传感器安装成一体,再安装在管线上;
6.检查各环节是否完好,慢慢打开阀门,观察是否有泄露。

九.特别注意:
①流体流向必须与传感器表体上的流向箭头保持一致;
②安装传感器时,在电焊法兰或管道过程中,传感器须不在管道上,以免损坏传感器的电子放大电路;
③传感器两边的法兰必须保持平行,否则容易泄露。
